SPECIFICATIONS

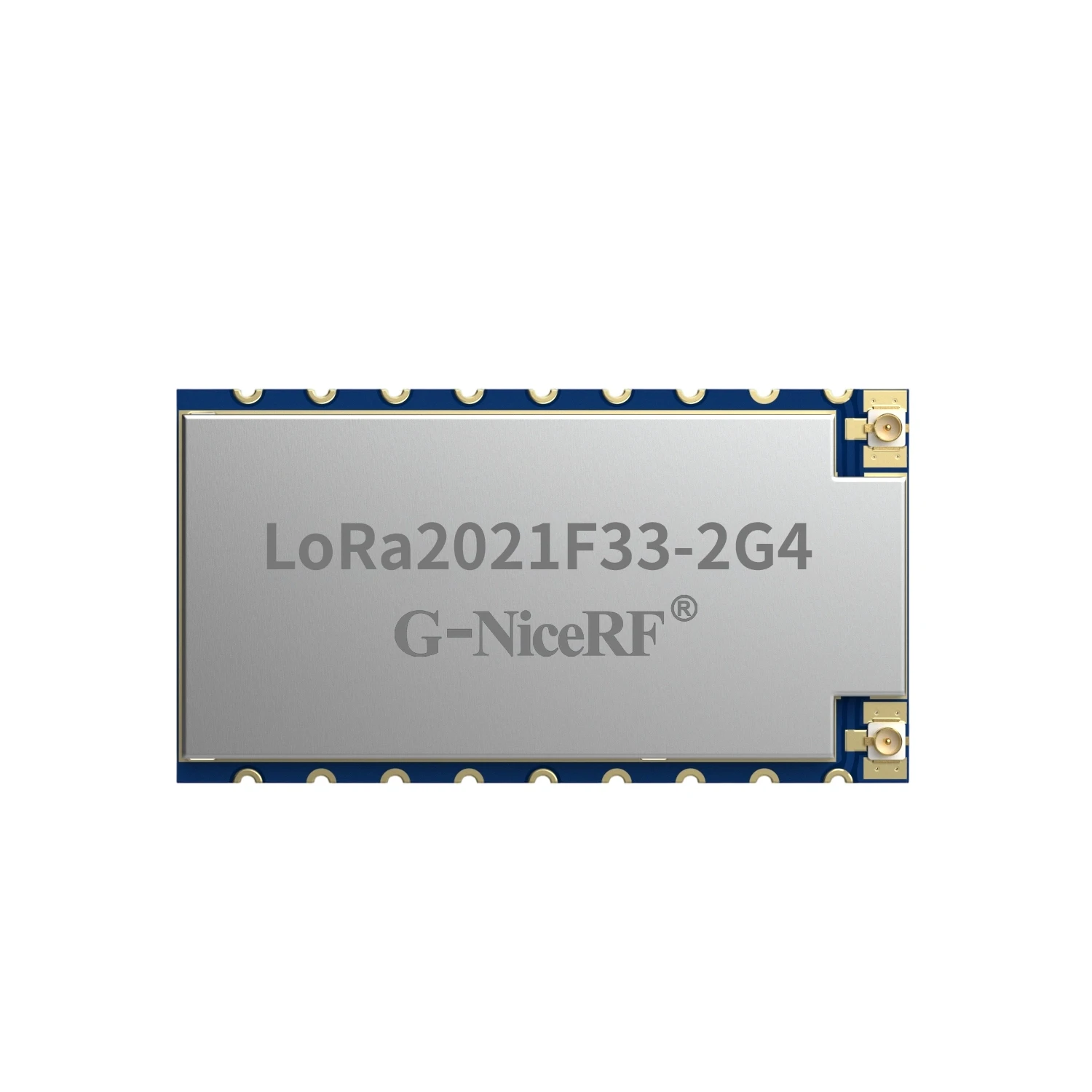

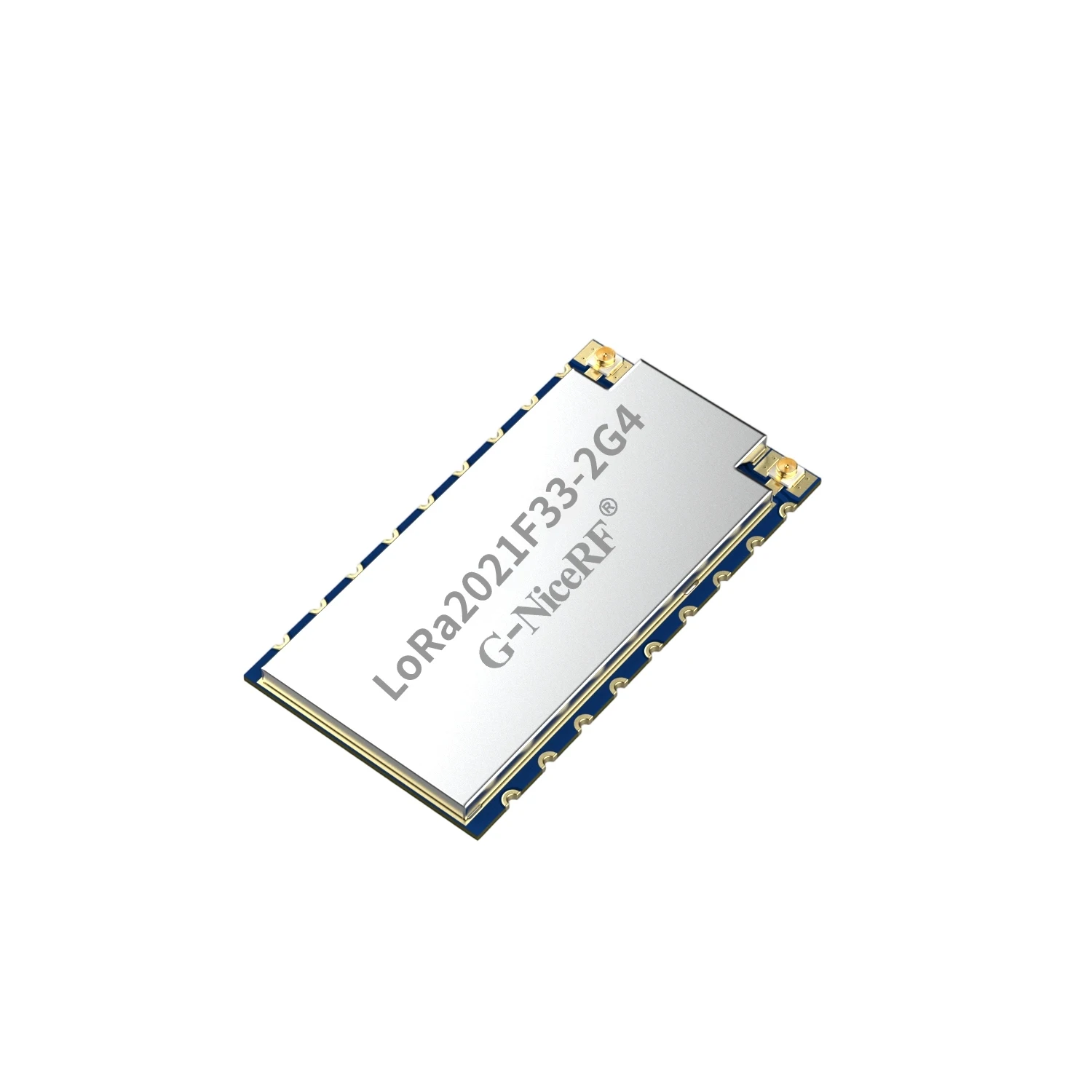

Módulo LoRa G-NiceRF LoRa2021F33-2G4 — Desempenho Avançado com Chipset Semtech LR2021

O Módulo LoRa G-NiceRF LoRa2021F33-2G4 (Par com 2 Peças) é um transceptor de alta potência desenvolvido com o avançado chipset LR2021 da Semtech, integrando a tecnologia de núcleo IP LoRa de 4ª geração. Certamente, este componente suporta operações nas bandas Sub-GHz e 1.9-2.5 GHz, tornando-o altamente versátil tanto para redes terrestres quanto para aplicações de comunicação via satélite (SATCOM).

Além disso, ele conta com capacidades estendidas de modulação na camada física para suportar Fast Long-Range Communication (FLRC) com taxas de até 2.6 Mbps. Por isso, quando integrado a pilhas de protocolos de terceiros, ele é compatível com uma ampla gama de tecnologias de baixa potência — como Amazon Sidewalk, Wireless M-BUS, Wi-SUN FSK, Z-Wave, Bluetooth LE 5.0 e Thread/Zigbee —, garantindo máxima flexibilidade para projetos industriais e de IoT.

🌟 Principais Destaques do Produto

• Chipset Semtech LR2021 de 4ª Geração: Tecnologia de ponta para comunicação sem fio de alto desempenho e eficiência energética.

• Alta Potência de Saída: Suporta 2W nas bandas Sub-GHz (433/470MHz) e 1W na faixa de 1.9-2.5 GHz.

• Modulação FLRC de Alta Velocidade: Taxas de transmissão de dados de até 2.6 Mbps para maior largura de banda.

• Sensibilidade Extrema de Recepção: Até -144dBm em Sub-GHz e -136dBm na faixa de 2.4GHz, garantindo links estáveis em ambientes ruidosos.

• Compatibilidade Multiprotocolo: Suporte nativo a LoRa/LoRaWAN, BLE 5.0, IEEE 802.15.4, Wi-SUN, Wireless M-BUS e Z-Wave.

• Alcance Superior e Baixo Consumo: Distância de transmissão superior a 10 km em áreas abertas (Sub-GHz) com corrente de sleep inferior a 20 µA.

⚙️ Especificações Técnicas de Destaque

• Fabricante / Modelo: G-NiceRF / LoRa2021F33-2G4

• Chipset: Semtech LR2021 (4ª Geração LoRa IP)

• Banda 2.4GHz: 2400-2500MHz (1W / Sensibilidade até -136dBm)

• Bandas Sub-GHz: 433/470MHz (2W) e 868/915MHz (1W) (Customizável de 150 a 960 MHz)

• Taxa de Modulação FLRC: Até 2.6 Mbps

• Taxa de Modulação LoRa: Até 125 kbps

• Proteção e Formato: Circuito de proteção eletrostática integrado e design compacto tipo stamp hole

• Quantidade: 2 Peças por embalagem

📦 Conteúdo da Embalagem

• 02 Módulos LoRa G-NiceRF LoRa2021F33-2G4 (Chipset LR2021)

Block Diagram

Electrical Characteristics

Note: For the 2.4GHz LNA (DIO5), it should normally be set to high level (Bypass OFF). If set to low
level, sensitivity will decrease by 12dB (Bypass ON).

• Typical Application Circuits

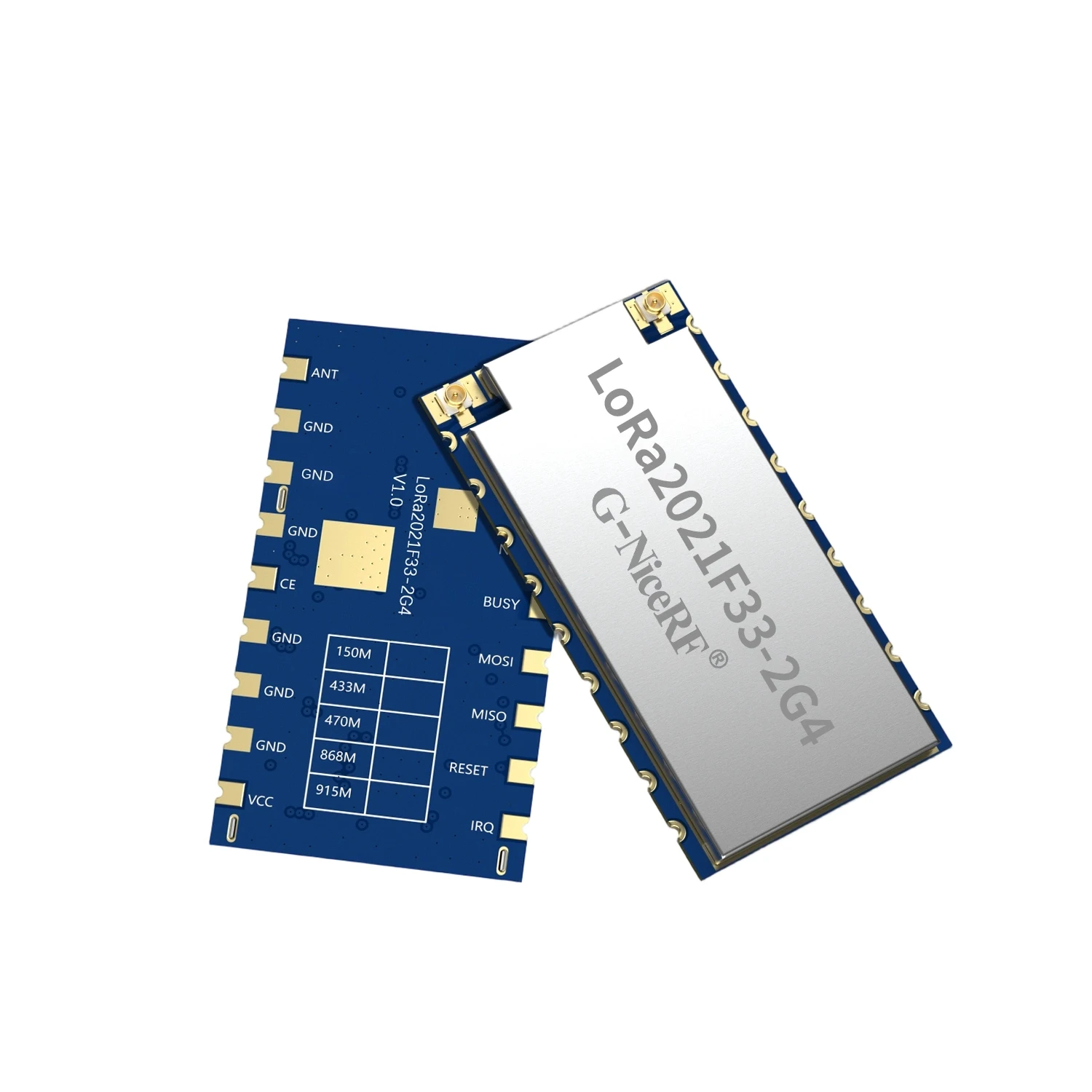

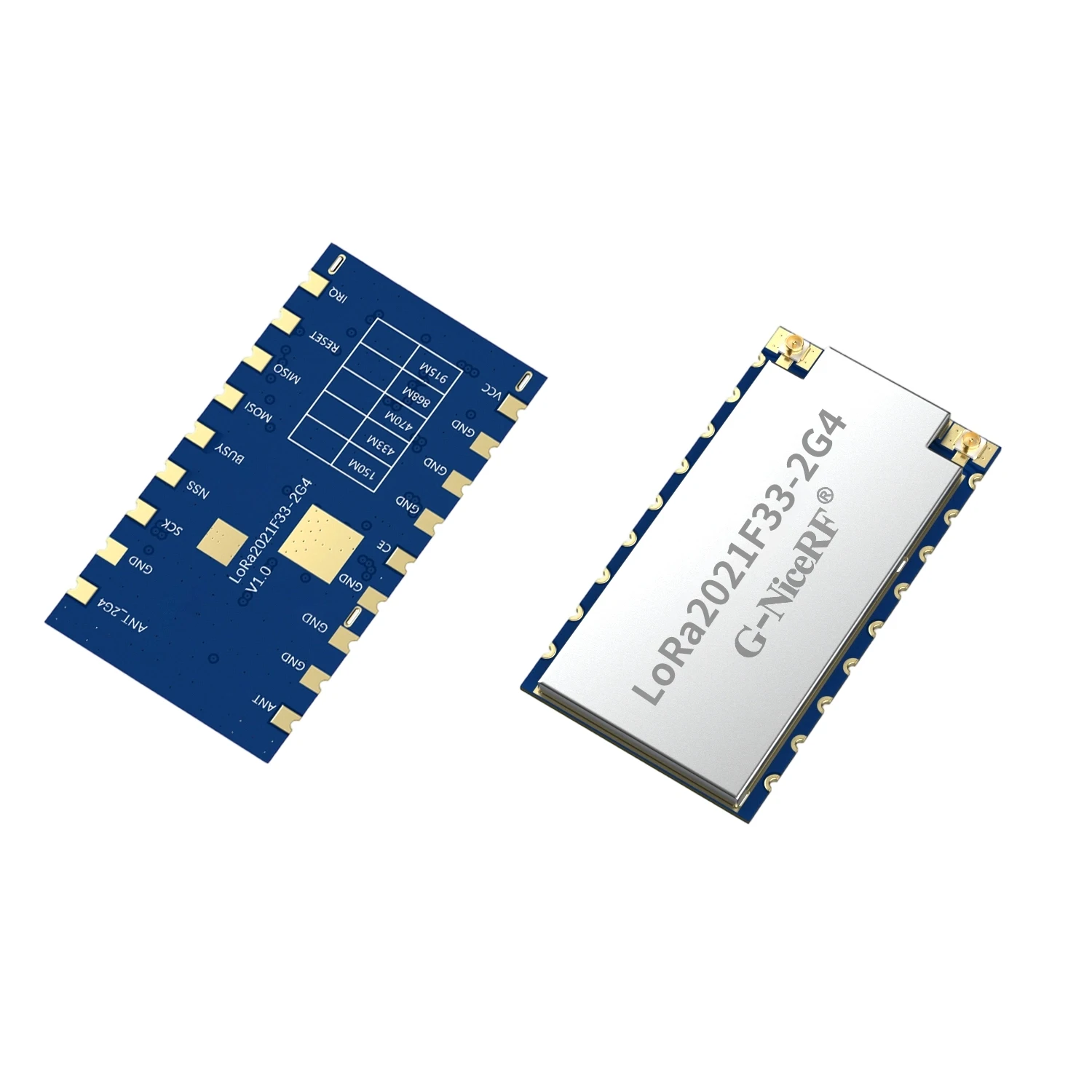

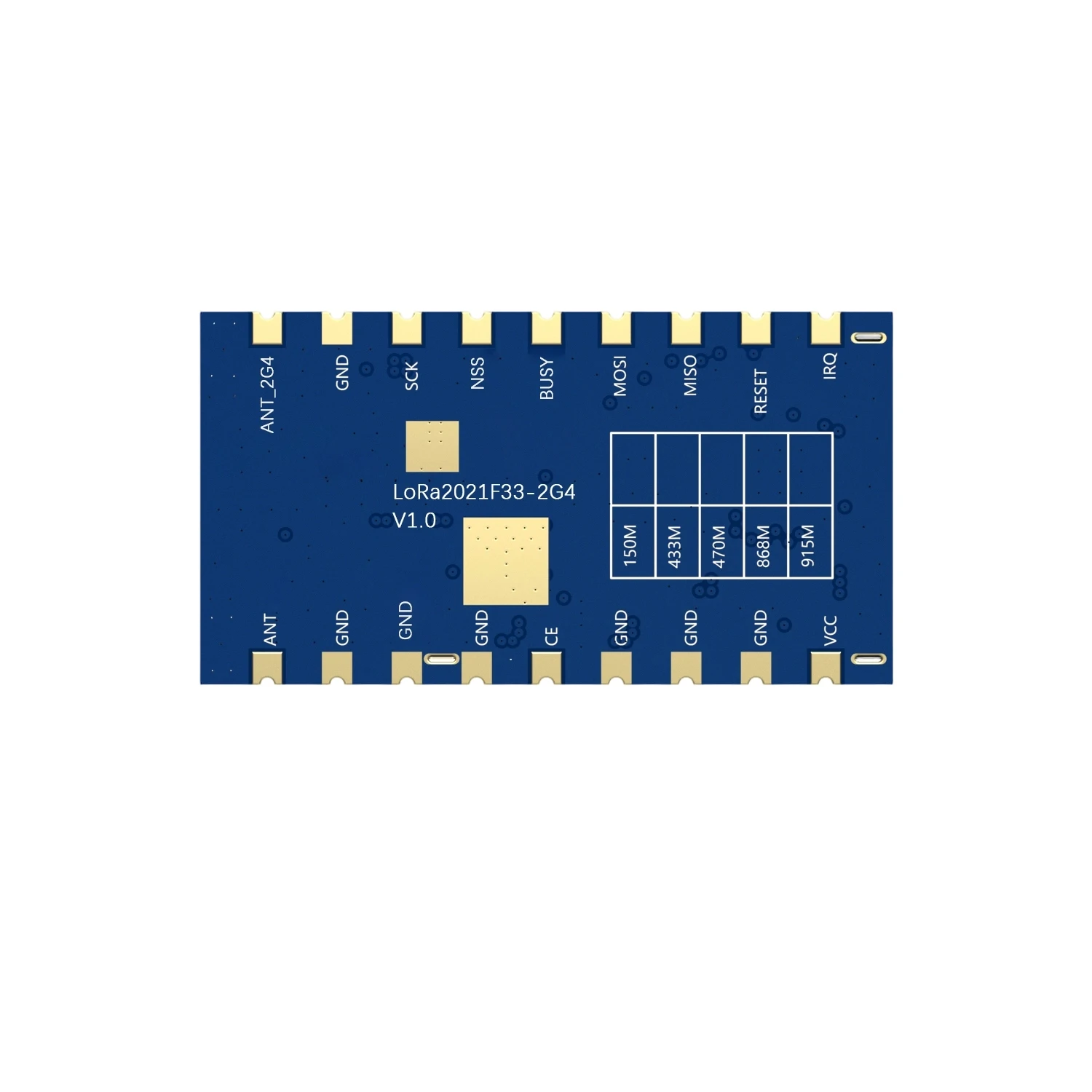

Pin Definition

Dimensions (Unit: mm)
